Typ 2250 und Typ 2270 - Bauakustische Messsysteme

Was ist Bauakustik?

Bauakustik ist die Prüfung von Schalldämmungen in Gebäuden und Gebäudeelementen. Das Messen von Bauakustik ist wichtig für das Wohlbefinden von Menschen in ihren Wohnungen, am Arbeitsplatz oder an öffentlichen Orten. In jedem Land gibt es dafür Vorschriften, die ein Minimum an Schallschutz vorschreiben.

Die Prüfung basiert auf Messungen in 1/3 - oder 1/1 Oktav-Frequenzbändern im Bereich von 50 – 5.000 Hz. Messungen werden in Echtzeit durchgeführt, d.h. alle Bänder werden gleichzeitig (wahlweise auch seriell) gemessen.

Aufgaben

Es gibt drei Arten von Messaufgaben im Bereich der Bauakustik:

Luftschalldämmung ist die Geräuschdämmung von einem Senderaum (Ort der Schallquelle) zum Empfangsraum. Diese wird aus den gemittelten Pegeln des Frequenzspektrums L1 im Senderaum, den Pegeln L2 und dem Hintergrundgeräuschpegel B2 sowie der durchschnittlichen Nachhallzeit T2 im Empfangsraum ermittelt.
Fassadenschalldämmung ist die Luftschalldämmung einer Schallquelle außerhalb eines Gebäudes und einem Empfangsraum innerhalb eines Gebäudes
Der Trittschallpegel ist der Geräuschpegel eines Normhammerwerkes in einem Empfangsraum. Dazu steht das Normhammerwerk z.B. auf dem Fußboden eines Raumes über dem Empfangsraum.

Building acoustics diagram

Bauakustische Messungen mit Typ 2250 und Typ 2270

Die Anwendungssoftware Typ BZ-7228 ist erhältlich für die handgehaltenen Analysatoren Typ 2250 und Typ 2270. Diese bieten Flexibilität, Benutzerfreundlichkeit und zuverlässige Ergebnisse, die für Messungen in der Bauakustik unerlässlich sind.

Zwei-Kanal-Messungen mit Typ 2270 und Software Typ BZ-7229

Die Anwendungssoftware Typ BZ-7229 ermöglicht es mit dem handgehaltenen Analysator Typ 2270 Zwei-Kanal-Messungen durchzuführen. Dies erspart Zeit, da die Messungen, für alle Arten von bauakustischen Messungen, im Senderaum und Empfangsraum gleichzeitig durchgeführt werden können.

Funktionen:

Kompletter handgehaltener Bauakustik-Analysator
Messung von Sende- und Empfangsraumpegeln (das Rauschsignal lässt sich optimal an den verwendeten Lautsprecher anpassen)
Bestimmung der Nachhallzeit mittels Impuls- und Rauschanregung
Ermittlung von Endergebnissen schon direkt im Analysator (gemäß ISO und 12 weiteren nationalen Standards)
Beurteilung der Messung mittels Qualitätsindikatoren
Farbiges Touchdisplay
Dokumentation der Messung mittels eingebautem Notepad, Kommentaraufzeichnungsfunktion und eingebauter Kamera (nur bei Typ 2270)
Ein-Kanal-Messungen (bei Typ 2250 und Typ 2270)
Zwei-Kanal-Messungen (nur bei Typ 2270)
Analyse und Berichterstellung (Normblätter) mit PC-Software "Qualifier" Typ 7830

PULSE Reflex Bauakustik

Wenn die Luft-, Fassaden- oder Trittschallmessungen mit Typ 2250 oder Typ 2270 fertiggestellt wurden, kann PULSE Reflex genutzt werden, um die nächsten Arbeitsschritte durchzuführen. PULSE Reflex hat eine intuitive Bedienoberfläche, bietet vielfältige Datenanalysen und ermöglicht eine schnelle Berichterstellung.

Schnelle und leichte Berichterstellung im benötigten Format
Durch die Integration von Office-Programmen und die optimierte Arbeitsweise können die Ergebnisse entweder in einem Word©Dokument, einer Excel©Tabelle oder einer PowerPoint©Präsentation ausgegeben werden.
Datebsicherheitsprüfung
PULSE Reflex führt eine Prüfung der Messdaten durch und ermittelt, ob die Qualität der Raummessung unterhalb des geforderten minimalen bauakustischen Standards liegt.
Kombinieren, Vergleichen, Abschließen

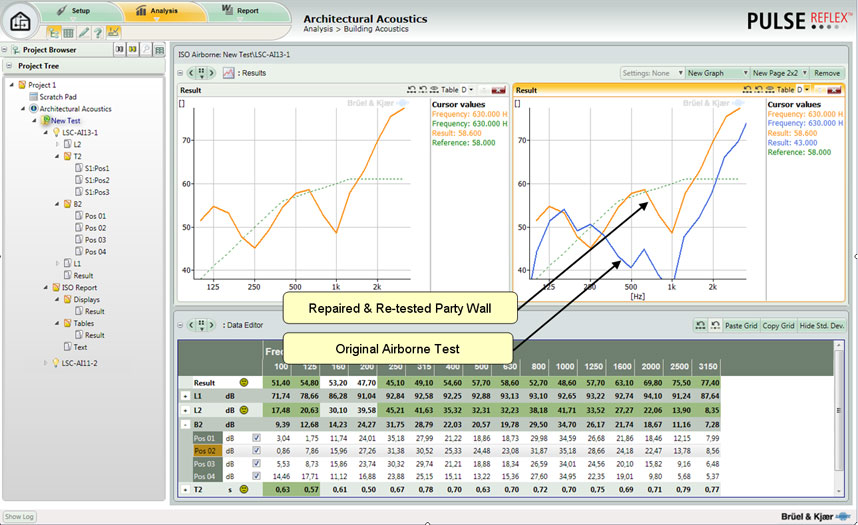

Die Bestimmung der Vorher-/Nachher-Eigenschaften einer überholten oder reparierten Teilwand ist einfach und intuitiv. Das Kombinieren, Vergleichen und Abschließen von Messungen lässt sich zuverlässig und leicht durchführen.
Erhalten Sie eine einzigartige Übersicht von Einflussfaktoren in der Bauakustik
Sie können die Messdaten im interaktiven Display bearbeiten und sofort die Faktoren aufdecken, die den größten Einfluss auf die Ergebnisse haben.
